技術參數 - 利雅路RS64/M

法蘭尺寸 - 利雅路RS64/M

型號	利雅路RS64/M
D1	185	mm
D2	275 - 325	mm

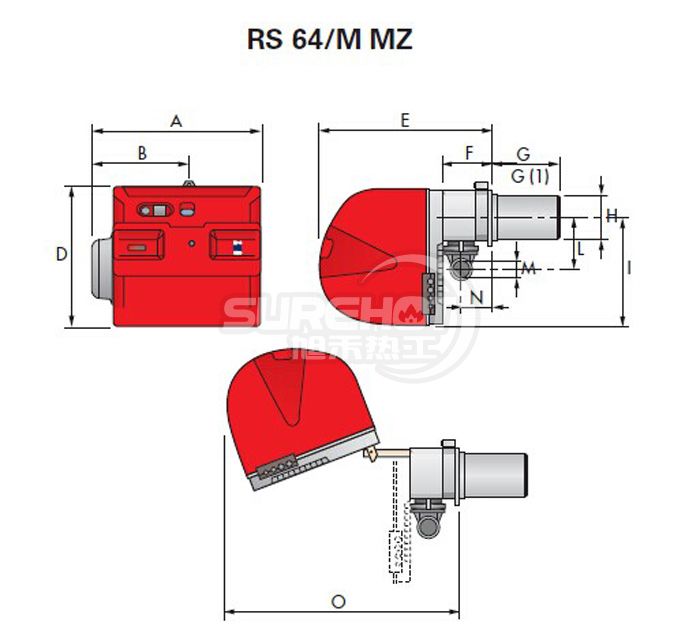

外形尺寸 - 利雅路RS64/M

型號	利雅路RS64/M
A	533	mm
B	300	mm
C	-	mm
D	490	mm
E	640	mm
F	222	mm
G-G(1)	250-385	mm
H	179	mm
I	352	mm
L	221	mm
M	2"	mm
N	134	mm
O-O(1)	810-    -	mm

負荷圖 - 利雅路RS64/M

• 選擇燃燒器的有效工作范圍
• 測試條件參照EN676標準
• 溫度:20℃
• 大氣壓:1013.5 mbar
• 海拔:100m
• 負荷圖=扛背壓能力

火焰尺寸 - 利雅路RS64/M

• 舉例：
• 燃燒器輸出功率 = 350 KW ;
• L火焰 = 1.2 m (中間值);
• D火焰 = 0.6 m (中間值)

包裝說明 - 利雅路RS64/M

	包裝長度(L)	1200	mm
	包裝寬度(W)	580	mm
	包裝高度(H)	520	mm
	包裝重量	42	kg
