技術參數 - 利雅路GAS5

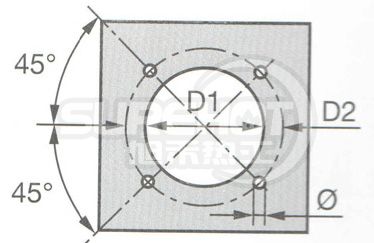

法蘭尺寸 - 利雅路GAS5

型號	利雅路GAS5
D1	165	mm
D2	226	mm
Ø

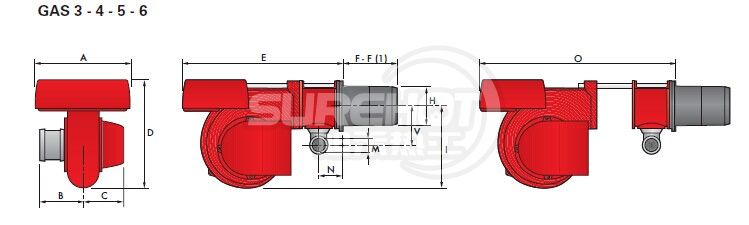

外形尺寸 - 利雅路GAS5

型號	利雅路GAS5
A	431	mm
B	226	mm
C	205	mm
D	437	mm
E	645	mm
F-F(1)	207-365	mm
H	155	mm
I	332	mm
M	1"1/2	mm
N	97	mm
O	810	mm
V	165	mm

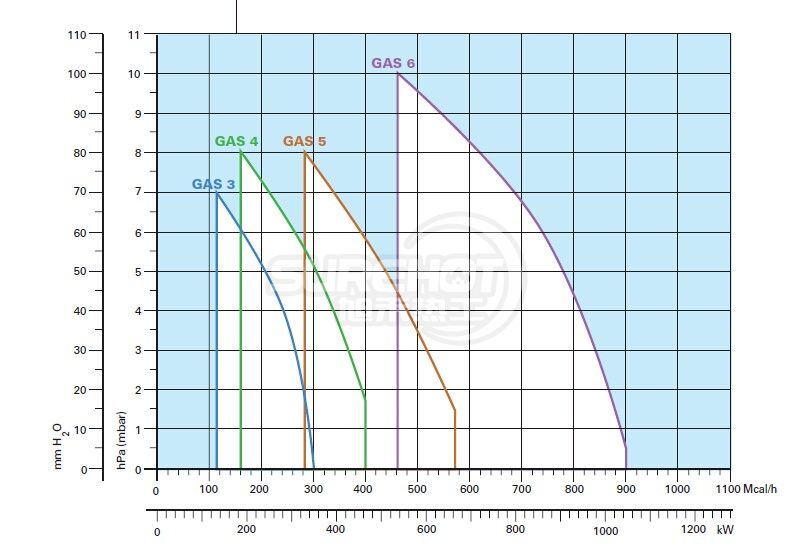

負荷圖 - 利雅路GAS5

• 選擇燃燒器的有效工作范圍
• 測試條件參照EN676標準
• 溫度:20℃
• 大氣壓:1013.5 mbar
• 海拔:100m
• 負荷圖=扛背壓能力

火焰尺寸 - 利雅路GAS5

• 舉例：
• 燃燒器輸出功率 = 350 KW ;
• L火焰 = 1.2 m (中間值);
• D火焰 = 0.6 m (中間值)

包裝說明 - 利雅路GAS5

	包裝長度(L)	--	mm
	包裝寬度(W)	--	mm
	包裝高度(H)	--	mm
	包裝重量	--	kg
