技術參數 - 百得GI700 DSPGN ME

法蘭尺寸 - 百得GI700 DSPGN ME

型號	百得GI700 DSPGN ME
I	580	mm
I1	-	mm
L	520	mm
M	M20	mm
N	400	mm

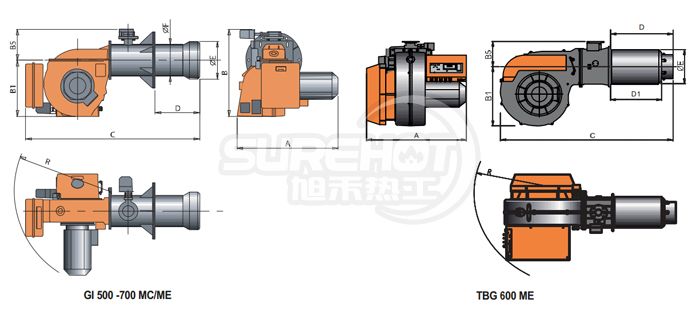

外形尺寸 - 百得GI700 DSPGN ME

型號	百得GI700 DSPGN ME
A	1065	mm
B	910	mm
B1	580	mm
B5	330	mm
C	1800	mm
D	500	mm
D1	-	mm
E	390	mm
F	325	mm
R	990

負荷圖 - 百得GI700 DSPGN ME

• 選擇燃燒器的有效工作范圍
• 測試條件參照EN676標準
• 備注 : 以上工作范圍曲線是按照EN676標準在測試用鍋爐上得到的，對于燃燒器在實際的鍋爐上的應用，該曲線僅起指導作用，有時并不嚴格準確。

火焰尺寸 - 百得GI700 DSPGN ME

• 舉例：
• 燃燒器輸出功率 = 350 KW ;
• L火焰 = 1.2 m (中間值);
• D火焰 = 0.6 m (中間值)

包裝說明 - 百得GI700 DSPGN ME

	包裝長度(L)	1530	mm
	包裝寬度(W)	1250	mm
	包裝高度(H)	950	mm
	包裝重量	340	kg
