技術參數 - 百得BGN300P

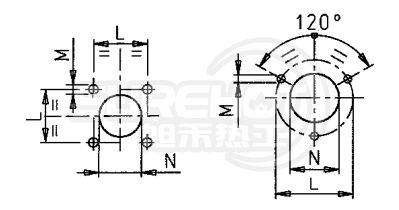

法蘭尺寸 - 百得BGN300 P

型號	百得BGN300 P
L	490	mm
M	M20	mm
N	340	mm

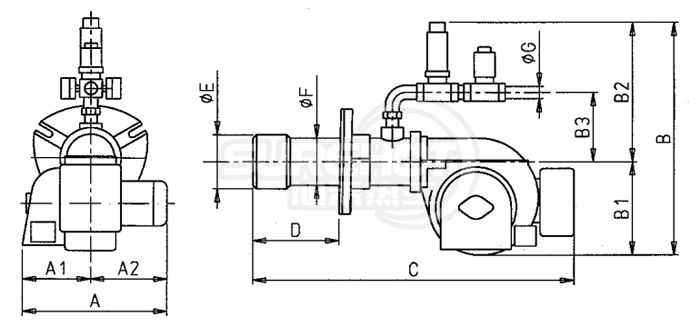

外形尺寸 - 百得BGN300 P

型號	百得BGN300 P
A	875	mm
A1	395	mm
A2	480	mm
B	1205	mm
B1	580	mm
B3	335	mm
C	1850	mm
D	275-465
ØE	320	mm
ØF	275
ØG	Rp2	mm

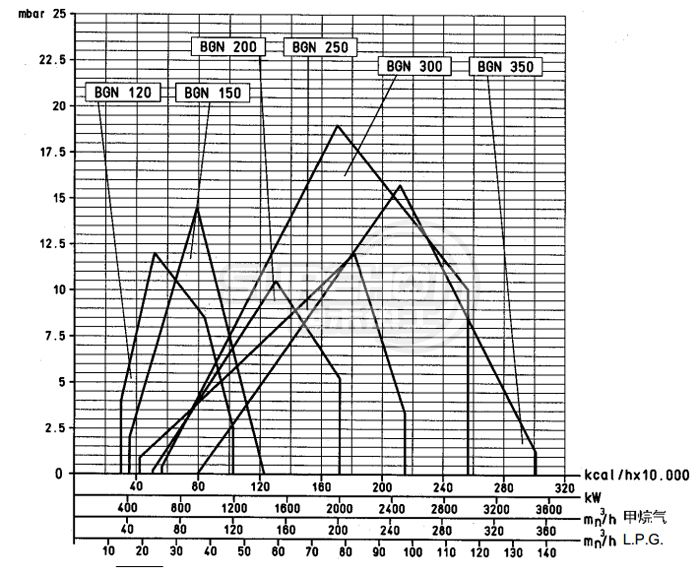

負荷圖 - 百得BGN300 P

• 選擇燃燒器的有效工作范圍
• 測試條件參照EN676標準
• 備注 : 以上工作范圍曲線是按照EN676標準在測試用鍋爐上得到的，對于燃燒器在實際的鍋爐上的應用，該曲線僅起指導作用，有時并不嚴格準確。

火焰尺寸 - 百得BGN300 P

• 舉例：
• 燃燒器輸出功率 = 350 KW ;
• L火焰 = 1.2 m (中間值);
• D火焰 = 0.6 m (中間值)

包裝說明 - 百得BGN300P

	包裝長度(L)	2030	mm
	包裝寬度(W)	1210	mm
	包裝高度(H)	990	mm
	包裝重量	286	kg
