技術參數 - 百得BT350 DSPG

法蘭尺寸 -百得BT350 DSPG

型號	百得BT350 DSPG
M	M20	mm
N	365	mm
L	400-540	mm
圖號	2

外形尺寸 - 百得BT350 DSPG

型號	百得BT350 DSPG
A	1345	mm
B1	750	mm
B2	260	mm
C	1900	mm
D	275-500	mm
E	360	mm
F	275	mm
I	400	mm
I1	440	mm

負荷圖 - 百得BT350 DSPG

• 選擇燃燒器的有效工作范圍
• 測試條件參照EN676標準
• 溫度:20℃
• 大氣壓:1013.5 mbar
• 海拔:100m
• 負荷圖=扛背壓能力

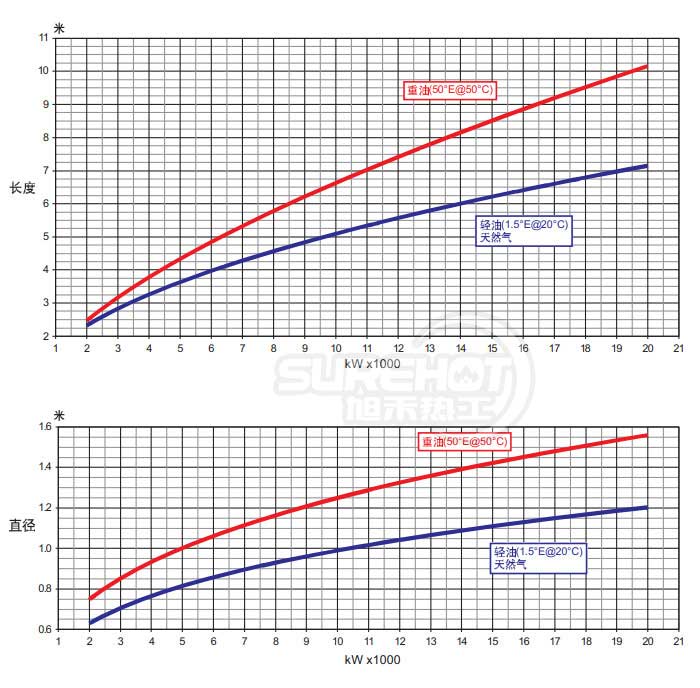

火焰尺寸 - 百得BT350 DSPG

• 舉例：
• 燃燒器輸出功率 = 350 KW ;
• L火焰 = 1.2 m (中間值);
• D火焰 = 0.6 m (中間值)

包裝說明 - 百得BT350 DSPG

	包裝長度(L)	2030	mm
	包裝寬度(W)	1210	mm
	包裝高度(H)	990	mm
	包裝重量	350	kg
