技術參數 - 百得BT100 DSPG

較小功率輸出	533	kW
較大功率輸出	1186	kW
較小燃油流量	45	KG/h
較大燃油流量	100	KG/h
較大燃料粘度	1.5	°E
電機額定功率	1.5	kW
電源供應相數	3	N
電力供應頻率	50	Hz
電力供應電流	AC
電力供應電壓	380	V
重量	150	kg

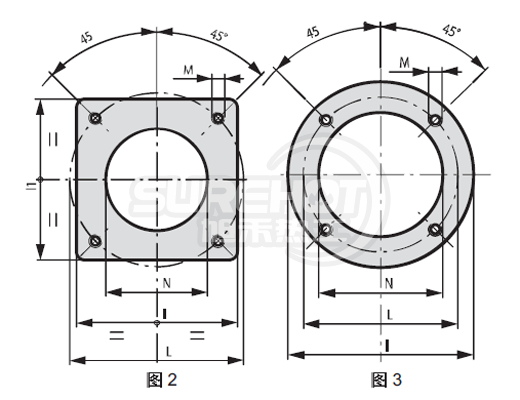

法蘭尺寸 - 百得BT100 DSPG

型號	百得BT100 DSPG
M	M16
N	240	mm
L	276	mm
I	320	mm
I1	-	mm

外形尺寸 - 百得BT100 DSPG

型號	百得BT100 DSPG
A	670	mm
B1	365	mm
B2	160	mm
C	1415	mm
D	210-400	mm
E	230	mm
F	195	mm

負荷圖 - 百得BT100 DSPG

• 選擇燃燒器的有效工作范圍
• 測試條件參照EN676標準
• 溫度:20℃
• 大氣壓:1013.5 mbar
• 海拔:100m
• 負荷圖=扛背壓能力

火焰尺寸 - 百得BT100 DSPG

4Gr54Sw5bC65a+4" src="http://m.ebound.com.cn/uploadfile/2014/0606/20140606052838472.jpg" style="width: 700px; height: 641px; font-size: 12px" ul="" />

• 舉例：
• 燃燒器輸出功率 = 350 KW ;
• L火焰 = 1.2 m (中間值);
• D火焰 = 0.6 m (中間值)

包裝說明 - 百得BT100 DSPG

	包裝長度(L)	1730	mm
	包裝寬度(W)	1030	mm
	包裝高度(H)	880	mm
	包裝重量	160	kg
