技術參數 - 利雅路GULLIVER RG1

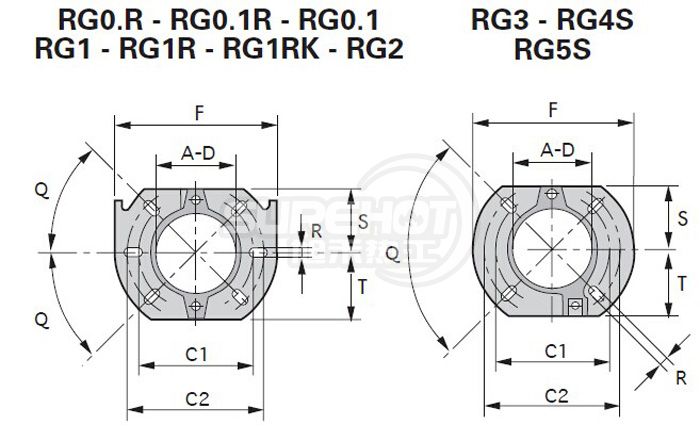

法蘭尺寸 - 利雅路GULLIVER RG1

型號	利雅路GULLIVER RG1
A-D	91	mm
C1	130	mm
C2	150	mm
F	180	mm
Q	45	mm
R	11	mm
S	72	mm
T	72	mm

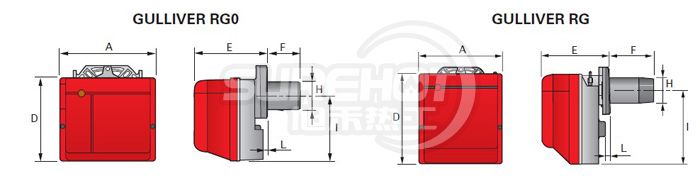

外形尺寸 - 利雅路GULLIVER RG1

型號	利雅路GULLIVER RG1
A	234	mm
D	254	mm
E	196	mm
F	93	mm
H	84	mm
I	210	mm
L	4	mm

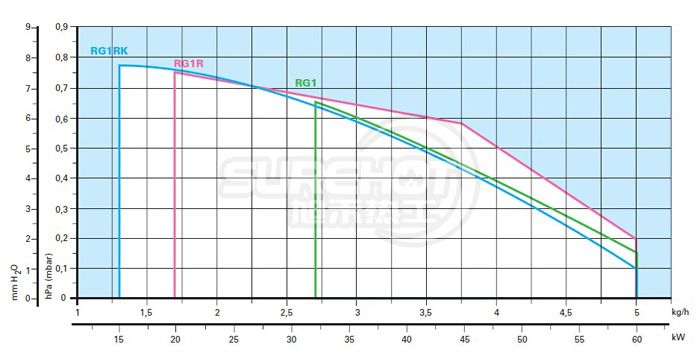

負荷圖 - 利雅路GULLIVER RG1

• 選擇燃燒器的有效工作范圍
• 測試條件參照EN676標準
• 溫度:20℃
• 大氣壓:1013.5 mbar
• 海拔:100m
• 負荷圖=扛背壓能力

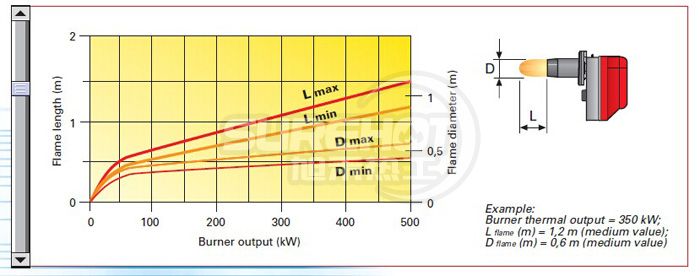

火焰尺寸 - 利雅路GULLIVER RG1

• 舉例：
• 燃燒器輸出功率 = 350 KW ;
• L火焰 = 1.2 m (中間值);
• D火焰 = 0.6 m (中間值)

包裝說明 - 利雅路GULLIVER RG1

	包裝長度(L)	353	mm
	包裝寬度(W)	278	mm
	包裝高度(H)	320	mm
	包裝重量	13	kg
